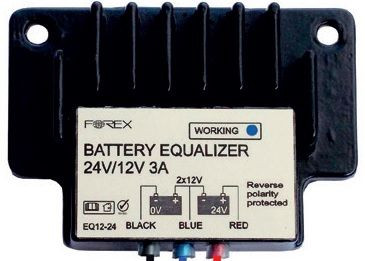

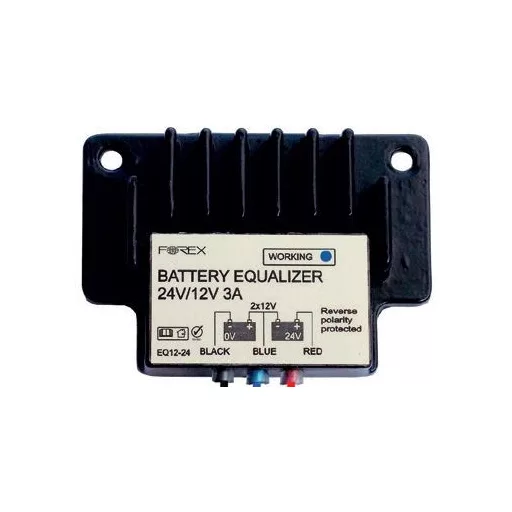

Ladeausgleich 24V/12V 3A
- Abnehmende Ladespannung an der überladenen Batterie
- Ansteigende Ladespannung an der unterladenen Batterie
- Durch den gleichen Ladezustand entsteht die Startfähigkeit und Kapazitätssteigerung
- Längere Batterielebensdauer
Anwendung:
- LKWs, Busse
- Rollstühle, Reinigungsmaschinen.
- Überall wo Zwei oder mehr in Reihe geschaltete Batterien sorgen für die Spannung.
Funktionsprinzip:
Der Equalizer misst alle Ladespannungen und berechnet deren Durchschnittswert. Übersteigt die Ladespannung einer der Batterien diesen Wert um mehr als 0,2 Volt, leitet es einen Teil des Ladestroms von dieser Batterie zur anderen. Somit wird die Gesamtladespannung nicht beeinflusst.
LED-Anzeigen:
- Dauerlicht – das Gerät ist in Betrieb, der Ausgleichsstrom ist größer als ca. Bei 1A
- Blinklicht - Ausgleichsstrom ca. 0,5-0,8A
- Die LED leuchtet nicht - die Batterien sind ausgeglichen
Ergebnis:
- Sinkende Ladespannung am überladenen Akku
- Steigende Ladespannung an der unterladenen Batterie - Durch den gleichen Ladezustand erhöhen sich Startfähigkeit und Kapazität
- Längere Batterielebensdauer
Anwendung:
- LKW, Busse, Schiffe - Rollstühle, Reinigungsmaschinen.
- Überall dort, wo zwei oder mehr in Reihe geschaltete Batterien die Spannung liefern.
Betriebsbedingungen:
Stoppt, wenn eine Batterie unter 10,5 liegt V. Im Shutdown sinkt sein Verbrauch auf 2mA. Um die Funktionsweise des Equalizers zu demonstrieren, haben wir zwei Batterien in Reihe geschaltet und die an ihnen anliegende Ladespannung gemessen.
1. Abschnitt: Wir haben die Batterien ohne Ladung oder Ausgleich in Reihe geschaltet, daher wurde die unbelastete Klemmenspannung gemessen (12,71 V bzw. 12,72 V)
2. Abschnitt Wir haben sie an ein Ladegerät mit einer konstanten Spannung von 28,8 V ohne Equalizer angeschlossen. (13,6 V und 15,2 V) (Unterladung und Überladung)
3. Abschnitt: Wir haben auch den Equalizer an die Batterien angeschlossen. (14,38 V und 14,42 V) Es ist ersichtlich, dass die Unter- und Überladung sofort aufhörte.
4. Abschnitt: Wieder haben wir sie ohne Ausgleich gefüllt. (13,6 V und 15,2 V)
Achtung: 12V-Verbraucher sollten, wenn ihre Stromaufnahme größer als 0,5A ist, auch im Falle eines Kompensators nur an einem 24/12-Wandler betrieben werden
.
